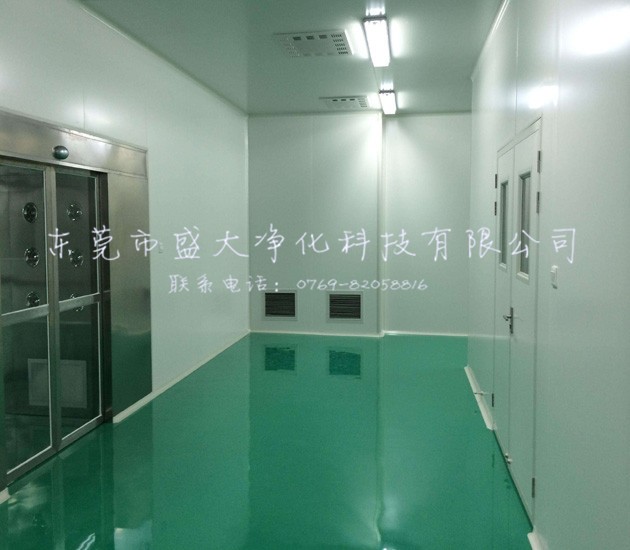

在半导体产业的芯片制造过程中，无尘室作为核心生产环境，其洁净度的高低直接影响着芯片的品质和性能。因此，掌握和应用先进的洁净度控制技术是半导体产业无尘室工程建设的关键环节。

一、尘埃粒子的产生与控制

1. 产生原因：半导体生产过程中，尘埃粒子主要来源于设备运行时产生的磨损颗粒、原材料携带的杂质、人员活动产生的皮屑与毛发、空气中的悬浮微粒以及建筑结构表面剥落的微粒等。例如，生产设备在高速运转时，零部件之间的摩擦会产生微小的金属碎屑；原材料在运输和储存过程中，若包装不善，可能会沾染外界的灰尘。

2. 控制措施

- 优化设备设计与选型：选用低磨损、低粉尘产生的先进设备，从源头上减少尘埃粒子的生成。例如，采用高精度、低振动的工艺设备，可降低因设备运行而产生的颗粒物散发。

- 严格的原材料管理：对进入无尘室的原材料进行严格的清洁处理和质量检测，确保其在进入生产线前不携带过多的杂质和污染物。例如，使用超纯水对原材料进行清洗，去除表面的污垢和杂质。

- 人员行为规范：进入无尘室的人员必须穿戴经过严格清洗和消毒的洁净服、鞋套、手套和头罩等防护用品，且在无尘室内要限制不必要的活动，避免快速走动、奔跑和大幅度的动作，以减少因人员活动而产生的尘埃。例如，要求人员在行走时脚步轻抬轻放，避免穿着易掉毛的衣物进入无尘室。

- 空气过滤系统的应用：高效空气过滤器（hepa）和超高效空气过滤器（ulap）是去除空气中尘埃粒子的关键设备。通过合理布置不同级别过滤器，如在送风口设置 hepa 过滤器，在房间内部设置 ulap 过滤器等，可以实现对不同粒径尘埃粒子的有效捕集和过滤，从而保证室内空气的洁净度。此外，还需定期更换过滤器，以确保其过滤效果。

二、静电消除技术

1. 产生原因：静电的产生主要是由于不同材料之间的摩擦、接触和分离，导致电荷的转移和积累。在半导体无尘室中，绝缘材料的使用、设备的运行、人员的活动以及干燥的环境等因素都可能引发静电问题。例如，当工作人员穿着化纤材质的衣物在无尘室内走动时，容易与地面或其他物体产生摩擦静电。

2. 控制措施

- 静电消除设备安装：在无尘室内安装静电消除器，如离子风机、离子风蛇等，通过产生相反极性的离子来中和物体表面的静电电荷，从而有效降低静电电压。例如，在生产设备上方或周围合理布置离子风机，可以及时消除设备运行过程中产生的静电。

- 环境湿度控制：适当提高无尘室的环境湿度，可以增加空气的导电性，有利于静电的泄漏和消除。一般来说，将相对湿度控制在 40%-60%之间较为适宜。可以通过安装加湿器或蒸汽发生器等设备来实现湿度的调节。

- 抗静电材料应用：选用具有抗静电性能的材料来建造无尘室的地面、墙壁和天花板，如抗静电地板、抗静电壁纸等。这些材料能够有效地抑制静电的产生和积累，减少静电对半导体生产过程的影响。同时，对于工作台面、椅子等设施，也可以采用抗静电材料制作，以降低静电风险。

三、气流组织与压差控制

1. 气流组织方式：合理的气流组织是维持无尘室洁净度的重要手段之一。常见的气流组织形式有层流和乱流两种。层流是指空气以平行流线的方式流动，能够将室内产生的污染物迅速带走，使工作区保持高度洁净的状态。因此，在半导体生产的一些关键区域，如光刻、蚀刻等工序，通常采用垂直单向流的层流形式，以确保生产工艺的精度和稳定性。而乱流则适用于对洁净度要求相对较低的区域，通过稀释和混合作用来降低污染物浓度。

- 层流的应用案例：在光刻机所在的区域，通过设置满布比格尼霍夫（baffling）的天花板，使空气均匀地向下流动，形成垂直单向流，工作台就位于该气流的保护之下，避免了外界污染空气的干扰，为光刻过程提供了稳定的洁净环境。

- 乱流的应用案例：在一些辅助生产区域，如原材料仓库或设备维修间，采用乱流形式的空调系统，通过合理布置送风口和回风口，使室内空气不断循环和混合，将污染物稀释到允许的范围内。

2. 压差控制原理与意义：压差控制是通过使无尘室内不同区域之间保持一定的压力差，来防止污染物从低洁净区向高洁净区扩散。一般情况下，洁净度要求高的区域相对于相邻区域应保持正压，而洁净度较低的区域则保持负压。例如，在半导体芯片制造的核心工艺区，通常维持 50-100pa 的正压，而在更衣室、缓冲间等辅助区域则保持负压状态。这样可以确保当门或传递窗打开时，空气总是从高洁净区流向低洁净区，有效阻止污染物的反向渗透。压差的建立可以通过调整送风量、回风量以及余压阀等方式来实现。余压阀是一种能够自动维持压差恒定的装置，当室内压力发生变化时，余压阀会自动开启或关闭相应的通风口，以保证压差的稳定。

四、洁净度的监测与验证

1. 监测方法：为了实时掌握无尘室的洁净度状况，需要建立完善的洁净度监测系统。常用的监测方法包括激光粒子计数器测量、气溶胶光度计扫描等。激光粒子计数器可以精确地测量单位体积空气中不同粒径尘埃粒子的数量，通过对多个采样点的检测数据进行分析，可以全面了解无尘室内尘埃粒子的分布情况。气溶胶光度计则主要用于检测过滤器的完整性和系统的泄漏情况，通过向过滤器上游释放已知浓度的气溶胶，然后测量下游气溶胶的浓度变化，来判断过滤器是否存在泄漏以及泄漏的位置和大小。

2. 验证程序：在无尘室建设完成后或进行重大改造后，需要进行洁净度验证，以确保其能够满足生产工艺的要求。验证程序通常包括空态测试、动态测试和综合性能评估三个阶段。空态测试是在无尘室没有任何生产设备和人员的情况下进行，主要检测空气洁净度、温湿度、压差等基本参数是否符合设计标准；动态测试则是在模拟正常生产条件下进行，引入生产设备和一定数量的工作人员，测试在实际运行过程中无尘室的各项性能指标是否稳定可靠；综合性能评估则是对整个无尘室的设计、施工、调试和运行进行全面的评价，分析存在的问题并提出改进建议。只有通过了严格的验证程序，无尘室才能投入正式使用。

综上所述，半导体产业无尘室工程施工中的洁净度控制技术涵盖了尘埃粒子控制、静电消除、气流组织与压差控制以及洁净度监测与验证等多个方面。这些技术的合理应用和有效集成，是确保半导体生产环境洁净度、提高芯片质量和生产效率的重要保障。随着半导体技术的不断发展，对无尘室洁净度的要求也将越来越高，未来还需要不断探索和创新洁净度控制技术，以满足半导体产业日益增长的需求。
