在当今科技飞速发展的时代，半导体制造已成为推动现代工业进步的核心驱动力。然而，半导体生产对环境的洁净度要求极高，任何微小的尘埃或污染物都可能导致产品缺陷，进而影响整体性能。净化工程作为半导体制造中的重要环节，直接关系到产品质量和生产效率。本文将深入探讨净化工程在半导体制造中的关键作用，以及如何通过先进技术提升洁净度，确保生产过程的稳定性和可靠性。

       一、半导体制造对洁净度的严苛要求

       半导体制造是一个高度精密的过程，涉及数百道工序。在这些工序中，即使是极其微小的颗粒物也可能对产品造成不可逆的损害。例如，在晶圆制造过程中，一颗直径仅为0.1微米的颗粒就可能导致电路短路或断路，从而影响芯片的性能。因此，半导体工厂对洁净度的要求通常达到ISO 1级或更高，这意味着每立方英尺空气中直径大于0.1微米的颗粒数不得超过1个。

       二、净化工程的核心技术与应用

              1. 空气净化系统

空气净化是半导体制造中最关键的环节之一。为了确保生产环境的洁净度，工厂通常会采用高效过滤器（HEPA）和超高效过滤器（ULPA）。这些过滤器能够有效去除空气中的微小颗粒物，确保空气的洁净度达到ISO标准。

       此外，空气净化系统还需要结合层流技术，通过控制气流的方向和速度，防止污染物在空气中扩散。层流技术通常分为垂直层流和水平层流，前者适用于晶圆制造等对洁净度要求极高的工序，后者则常用于封装和测试环节。

       2. 水净化技术

       半导体制造过程中，水是重要的清洗介质。然而，普通水中可能含有各种离子、有机物和微生物，这些杂质会对半导体材料造成污染。因此，半导体工厂需要采用超纯水（UPW）系统，通过多级过滤、反渗透和离子交换等技术，将水中的杂质去除，确保其电阻率达到18.2 MΩ·cm。

       3. 化学物质管理

       半导体制造中使用的化学物质种类繁多，包括光刻胶、蚀刻液等。这些化学物质的纯度和稳定性直接关系到产品的质量。为此，工厂需要建立严格的化学物质管理系统，确保化学物质的存储、输送和使用过程中不受污染。

       4. 静电控制

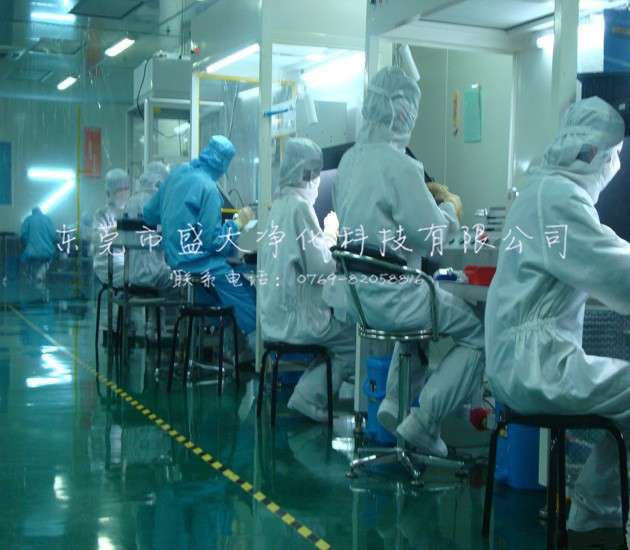

       静电是半导体制造中的另一大隐患。静电可能导致颗粒物吸附在晶圆表面，或在操作过程中引发放电现象，从而损坏产品。为了控制静电，工厂通常会采用静电消除器、导电地板和防静电工作服等措施，确保生产环境中的静电水平得到有效控制。

       三、净化工程对半导体制造的意义

       1. 提升产品质量

       通过净化工程，半导体工厂能够有效控制生产环境中的污染物，从而减少产品缺陷率。研究表明，洁净度每提升一个等级，半导体产品的良率可提高3%-5%。这不仅降低了生产成本，还提高了产品的市场竞争力。

       2. 延长设备寿命

       半导体制造设备通常价格昂贵，且对运行环境要求极高。净化工程通过减少环境中的颗粒物和化学污染物，能够有效延长设备的使用寿命，降低维护成本。

       3. 保障生产安全

       半导体制造过程中使用的化学物质和气体可能具有毒性或腐蚀性。净化工程通过控制这些物质的浓度和扩散，能够有效保障操作人员的安全，减少职业病的发生。

       净化工程作为半导体制造中的关键环节，其重要性不言而喻。通过不断优化和创新，净化工程将为半导体行业的持续发展提供有力保障。
